高頻雷達水位計是專為液位動態監測設計的非接觸式測量?jī)x表，核心采用 26GHz、60GHz 等高頻雷達波技術，**應用于江河湖泊、水庫大壩、地下管網、工業水池及污水處理等場景。其通過非接觸方式捕捉水位變化，可**應對水面波動、水汽蒸騰、泥沙沉淀等復雜環境，解決傳統水位計（如浮子式、壓力式）易受腐蝕、維護頻繁的痛點。

相較于低頻設備，該類水位計具備波束角小、能量集中的優勢，搭配緊湊的天線設計，既能適配野外立桿安裝，也可嵌入工業管道等狹窄空間。部分高端型號集成藍牙調試、RTU 無線傳輸?shù)裙δ埽纬?“測量 - 調試 - 數據上傳” 一體化解決方案，成為水文監測與工業液位管控的核心設備。

工作原理

高頻雷達水位計主要基于脈沖時域反射（TOF） 或頻率調制連續波（FMCW）技術，通過雷達波的 “發射 - 反射 - 計算” 閉環實現水位測量，具體流程如下：

1. 信號發射：儀表內部的高頻振蕩器產生 26GHz 或 60GHz 毫米波信號，經平板或喇叭天線定向發射至水面。發射功率極低（通常＜10mW），兼具安全性與抗干擾性。

2. 水面反射：雷達波以光速（約 3×10?m/s）傳播，遇到水面時因介電常數突變產生反射回波，回波強度隨水面平整度動態調整，即使存在輕微波浪仍能形成有效信號。

3. 信號接收與處理：天線接收反射回波后，傳輸至信號處理單元（MCU/DSP）。通過計算 “發射脈沖與回波脈沖的時間差”（TOF 技術）或 “發射波與回波的頻率差”（FMCW 技術），換算出天線到水面的垂直距離。

4. 數據輸出：系統根據預設的 “安裝高度 - 測量距離” 關系，自動轉換為水位值，通過模擬量（4-20mA）、數字通訊（RS485/Modbus）或無線模塊（4G/NB-IoT）輸出，同時支持本地顯示與云端存儲。

5.


產品特點

高頻雷達水位計的優勢源于高頻技術與智能化設計的結合，其中藍牙功能大幅優化運維效率，具體特點如下：

1. 藍牙智能調試，運維效率倍增

內置低功耗藍牙模塊（通常支持藍牙 4.2 及以上標準），現場無需開蓋或連接電腦，通過手機 APP 即可實現參數配置、實時水位查看、歷史數據導出及一鍵校準。藍牙模塊發射功率可達 + 8dBm，接收靈敏度低至 - 95dBm（0.1% BER），在 10 米范圍內均可穩定連接，尤其適合野外無電源、無網絡的調試場景。

2. 測量**穩定，環境適應性強

• 高精度捕捉：高頻波波長短（26GHz 波長約 11.5mm，60GHz 波長約 5mm），對水位微小變化敏感，測量精度可達 ±3mm~±5mm，分辨率低至 1mm；

• 抗干擾設計：優化的消浪濾波算法可過濾水面波動影響，同時不受溫度（-40℃~70℃）、壓力、水汽及粉塵干擾，即使洪水期高流速環境也能穩定測量；

• 全防水防護：外殼采用防紫外線 ASA 或不銹鋼材質，防護等級達 IP67~IP68，可長期浸泡或暴露在暴雨、潮濕環境中。

3. 低功耗長續航，安裝靈活便捷

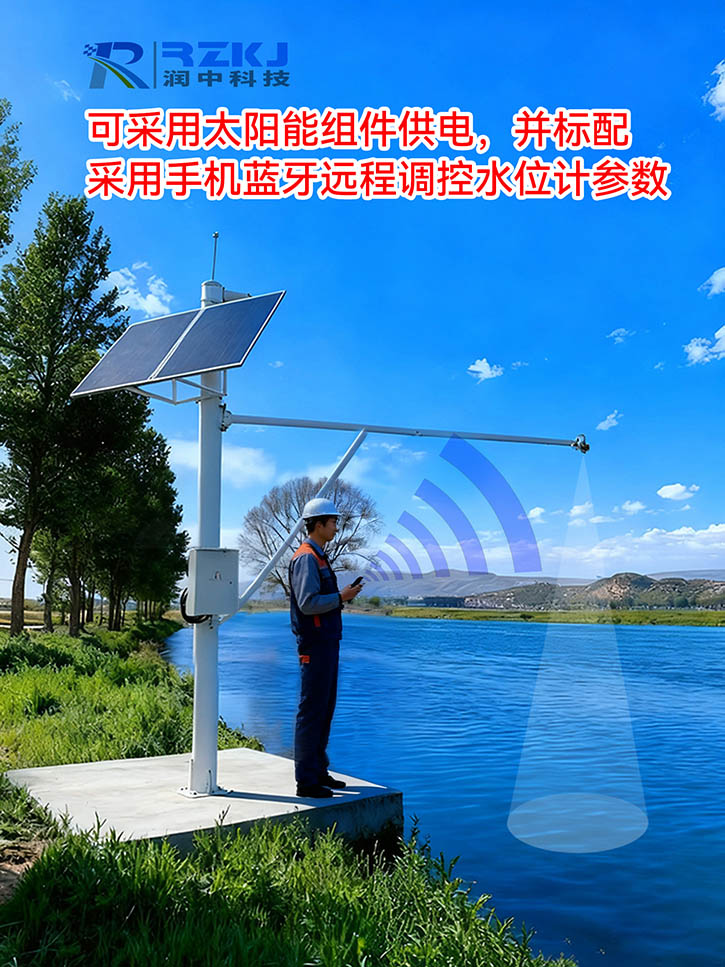

• 節能設計：支持周期測量（5 分鐘～24 小時可調）與休眠模式切換，待機功耗低至微安級，搭配鋰電池與太陽能充電模塊，可實現野外無人值守運行 1 年以上；

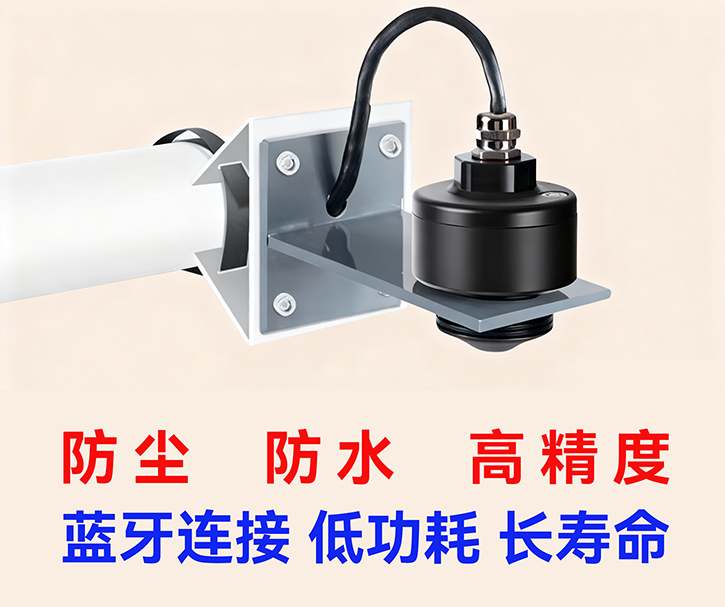

• 輕量化安裝：重量通常＜3kg，支持立桿、測橋或法蘭固定，土建量極少，單人即可完成安裝調試；

• 擴展兼容：部分型號內置 RTU 功能，可接入雨量桶、水質傳感器等設備，通過 MQTT、HJ212 等協議上傳至云端平臺，實現多參數協同監測。

4. 非接觸測量，使用壽命長

無需與水體直接接觸，徹底避免泥沙堵塞、化學腐蝕（如工業廢水）對探頭的損耗，相較于接觸式水位計，使用壽命延長至 5~8 年，日常僅需每季度清潔天線表面即可。

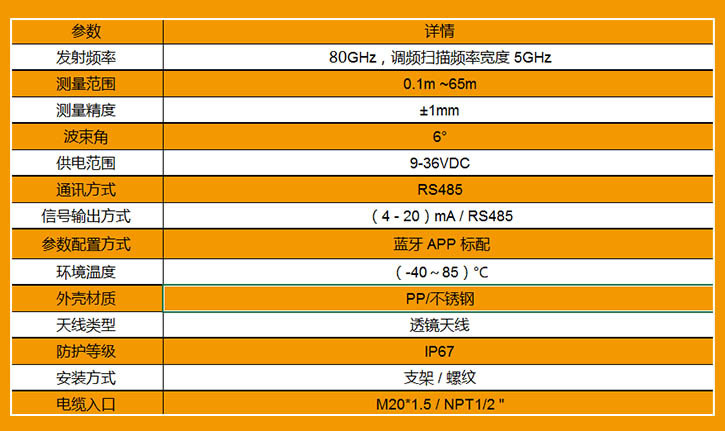

技術參數

一、核心測量參數

1. 測量范圍：常規型 0.1m~40m，遠距離型 0.1m~70m

2. 測量精度：±3mm~±15mm（依頻率與算法差異）

3. 工作頻率： 80GHz

4. 波束角：3°~8°（頻率越高，波束角越小）

二、環境適配參數

1. 介質溫度：-40℃~70℃（常規 / 一體化型通用）

2. 過程壓力：-0.1MPa~0.3MPa（適配開放式液位場景）

3. 防護等級：常規 IP67，全防水型 IP68

4. 防爆等級：本安型 Exia II CT6 Ga（化工區域適用）

三、藍牙與通訊參數

1. 藍牙規格：藍牙 4.2 及以上，發射功率 + 8dBm，接收靈敏度 - 95dBm

2. 信號輸出：模擬量（4-20mA/HART）、數字量（RS485/Modbus）

3. 無線傳輸（選配）：支持 4G/NB-IoT/LoRa，兼容 SL651、HJ212 協議

四、電氣與機械參數

1. 供電電源：24VDC（兩線制 / 四線制），野外型支持太陽能 + 鋰電池

2. 功耗：測量狀態≤50mA，休眠狀態≤1mA

3. 過程連接：螺紋（G1?）、法蘭（DN50/80）、立桿支架

4. 外殼材質：防紫外線 ASA、304 不銹鋼
