簡述磁浮球液位計的結構原理和安裝、使用與維護方法
發表時間：2018-10-31 ??點擊次數：1788? 技術支持：1560-1403-222

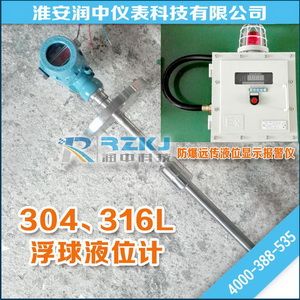

磁浮球液位計產品結構及工作原理
磁浮球液位計與其他浮球液位計的結構主要區別在于它是基于浮力和靜磁場原理設計生產的。帶有磁體的浮球（簡稱浮球）在被測介質中的位置受浮力作用影響：液位的變化導致磁性浮子位置的變化。磁浮球液位計適用于石油、化工、電力、輕工及醫藥等行業污水處理及各類常壓和承壓容器內介質液位的測量,尤其對于地下貯槽、貯罐的液位測量為理想。
浮球中的磁體和傳感器（磁簧開關）作用，使串聯入電路的元件（如定值電阻）的數量發生變化，進而使儀表電路系統的電學量發生改變。也就是使磁性浮子位置的變化引起電學量的變化。通過檢測電學量的變化來反映容器內液位的情況。

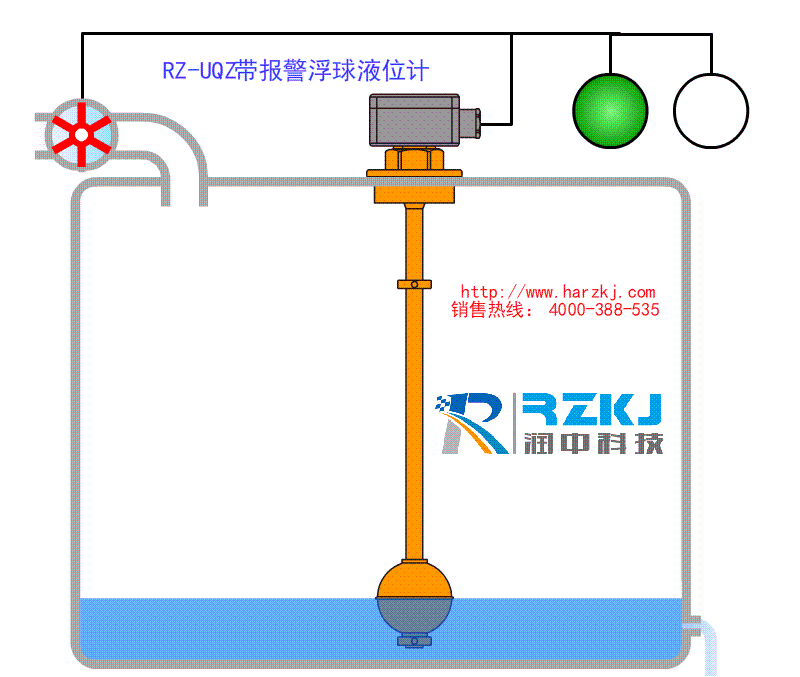

磁浮球液位計由浮球、插桿等組成,通過連接法蘭安裝于容器頂上,浮球根據排開液體體積相等等原理浮于液面,當容器的液位變化時浮球也隨著上下移動,由于磁性作用, 磁浮球液位計的干簧受磁性吸合,把液面位置變化成電信號,通過顯示儀表用數字顯示液體的實際位置,浮球液位計從而達到液面的遠距離檢測和控制。
磁浮球液位計是以磁浮球為測量元件,通過磁耦合作用,使傳感器內電阻成線性變化,由智能轉換器將電阻變化轉換成4~20mA標準電流信號,并疊加HART信號輸出或就地液zui顯示,可現場顯示液位的百分比、4~20mA電流及液位值,遠傳供給控制室可實現液位的自動檢測、控制和記錄。
一、磁浮球液位計正確使用方法：
1、使用前*先檢查液位計是否在檢定周期內,否則,應進行校驗,不合格及時更換。
2、磁浮球液位計傳感器應水平安裝,下入長度應符合技術要求。
3、磁浮球液位計傳感器與防爆接線盒之間要連接緊固、嚴密,不得漏進雨水。
4、接線要按使用說明書進行,不能短接或接錯。
5、磁浮球液位計要工作在設定觀量范圍內,不得超量程工作。
2、磁浮球液位計傳感器應水平安裝,下入長度應符合技術要求。
3、磁浮球液位計傳感器與防爆接線盒之間要連接緊固、嚴密,不得漏進雨水。
4、接線要按使用說明書進行,不能短接或接錯。
5、磁浮球液位計要工作在設定觀量范圍內,不得超量程工作。
二、磁浮球液位計正確維護方法：
1、傳感器在運行6個月至1年后,應進行外觀檢查和常規校驗。
2、定期檢查傳感器是否受外力發生彎曲變形,以免造成卡球故障。
3、定期檢查傳感器磁性感應開關元件是否老化失靈,每月不少于1次。
4、傳感器檢定周期為1年。
5、檢查浮球液位計保護套管不得有滲漏水現象。
2、定期檢查傳感器是否受外力發生彎曲變形,以免造成卡球故障。
3、定期檢查傳感器磁性感應開關元件是否老化失靈,每月不少于1次。
4、傳感器檢定周期為1年。
5、檢查浮球液位計保護套管不得有滲漏水現象。
