橢圓齒輪流量計
產品編號：RZ-LC
產品名稱：RZ-LC型橢圓齒輪流量計
產品類別：橢圓齒輪流量計
| RZ-LC橢圓齒輪流量計的詳細資料： |
RZ-LC型橢圓齒輪流量計是一種容積型測量儀表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成。用于管道中液體流量連續或間斷測量和控制的儀表。它具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等優點。適用于原油、化工、化纖、交通、商貿、食品、醫藥衛生、科研和軍事工業中流量的計量。橢圓齒輪流量計可現場指示累積流量、瞬時流量，單次流量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、4-20mA+HART、MODBUS、支持232，485通訊等。與中儀機械批控器或電子批控器組合，可實現不同型式的灌裝，批控等多種功能。

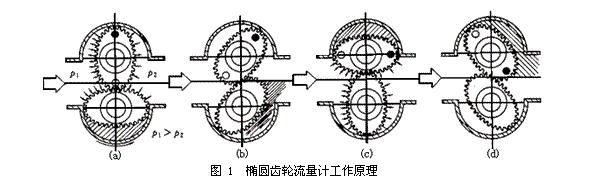

工作原理與結構：
流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔(由于齒輪的轉動，所以不是密封的)作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量.
流量計主要是由殼體、計數器、橢圓齒輪和聯軸器(分磁性聯軸器和軸向聯軸器)等組成:
普通鑄鐵型(a)、鑄鋼型(e)、不銹鋼型(b)
型號 | LC-a鑄鐵 | LC-e鑄鋼 | LC-b不銹鋼 | ||||
公稱壓力Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
被測液體粘度 | 2 ~200 Mpa.s | ||||||
被測液體溫度 | -20℃～+100℃ | ||||||
流 量 范 圍 m3/h | |||||||
型號 精度等級 | LC-a鑄鐵 | LC-e鑄鋼 | LC-b不銹鋼 | ||||
公稱口徑(mm) | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
10 | 0.04～0.4 | 0.1～0.4 | 0.04～0.4 | 0.1～0.4 | 0.1～0.5 | 0.1～0.5 | |
15 | 0.25～1.5 | 0.3～1.5 | 0.25～1.5 | 0.3～1.5 | 0.3～1.5 | 0.3～1.5 | |
20 | 0.5～3 | 0.6～3 | 0.5～3 | 0.6～3 | 0.6～3 | 0.6～3 | |
25 | 1～6 | 1.2～6 | 1～6 | 1.2～6 | 1.2～6 | 1.2～6 | |
40 | 2.5～15 | 3～15 | 2.5～15 | 3～15 | 3～15 | 3～15 | |
50 | 4～24 | 4.8～24 | 4～24 | 4.8～24 | 4.8～24 | 4.8～24 | |
65 | 5～40 | 8～40 | 5～40 | 8～40 | 8～40 | 8～40 | |
80 | 10～60 | 12～60 | 10～60 | 12～60 | 12～60 | 12～60 | |
100 | 16～100 | 20～100 | 16～100 | 20～100 | 20～100 | 20～100 | |
150 | 32～190 | 38～190 | 32～190 | 38～190 | 38～190 | 38～190 | |
200 | 34～340 | 68～340 | 34～340 | 68～340 | 68～340 | 68～340 | |
一)鑄鐵型、鑄鐵高粘型、鑄鐵高溫型、鑄鐵變形型橢圓齒輪流量計外形尺寸
單位：mm
公稱通徑 | L | H | A | B | D | D1 | N(個) | Φ |
10 | 150 | 100 | 165 | 210 | 90 | 60 | 4 | 14 |
15 | 170 | 118 | 172 | 226 | 95 | 65 | 4 | 14 |
20 | 200 | 150 | 225 | 238 | 105 | 75 | 4 | 14 |
25 | 260 | 180 | 232 | 246 | 115 | 85 | 4 | 14 |
40 | 245 | 180 | 249 | 271 | 145 | 110 | 4 | 18 |
50 | 340 | 250 | 230 | 372 | 160 | 125 | 4 | 18 |
65 | 420 | 325 | 270 | 386 | 180 | 145 | 4 | 18 |
80 | 420 | 325 | 315 | 433 | 195 | 160 | 8 | 18 |
100 | 515 | 418 | 370 | 458 | 215 | 180 | 8 | 18 |
150 | 540 | 515 | 347 | 557 | 280 | 240 | 8 | 23 |
200 | 650 | 650 | 476 | 720 | 335 | 295 | 12 | 23 |
(二)鑄鋼型、鑄鋼高粘型、鑄鋼高溫型橢圓齒輪流量計外形尺寸
單位：mm
公稱通徑 | L | H | B | A | D | D1 | N(個) | Φ |
15 | 200 | 138 | 232 | 180 | 105 | 75 | 4 | 14 |
20 | 250 | 164 | 220 | 160 | 125 | 90 | 4 | 18 |
25 | 300 | 202 | 252 | 185 | 135 | 100 | 4 | 18 |
40 | 300 | 202 | 293 | 208 | 165 | 125 | 4 | 23 |
50 | 384 | 262 | 394 | 312 | 175 | 135 | 4 | 23 |
80 | 450 | 337 | 452 | 332 | 210 | 170 | 8 | 23 |
100 | 555 | 442 | 478 | 310 | 250 | 200 | 8 | 25 |
150 | 540 | 510 | 557 | 347 | 300 | 250 | 8 | 26 |
200 | 650 | 650 | 720 | 476 | 36 | 310 | 12 | 26 |
鑄鐵、鑄鋼高溫型橢圓齒輪流量計外形尺寸：DN15~DN25，A、B尺寸按上表數據加160mm熱延伸管：DN40~DN80，A、B尺寸按上表尺寸加300mm熱延伸管，其余尺寸同上表相應尺寸。
三)不銹鋼型橢圓齒輪流量計外形尺寸
單位：mm
公稱通徑 | L | H | B | A | D | D1 | N(個) | Φ |
15 | 208 | 120 | 228 | 172 | 95 | 65 | 4 | 14 |
20 | 236 | 150 | 238 | 225 | 105 | 75 | 4 | 14 |
25 | 287 | 195 | 246 | 232 | 115 | 85 | 4 | 14, |
40 | 265 | 178 | 349 | 265 | 145 | 110 | 4 | 18 |
50 | 265 | 178 | 349 | 265 | 160 | 125 | 4 | 18 |
65 | 365 | 260 | 436 | 319 | 180 | 145 | 4 | 18 |
80 | 420 | 305 | 459 | 324 | 200 | 160 | 8 | 18 |
100 | 515 | 400 | 554 | 373 | 220 | 180 | 8 | 18 |
150 | 540 | 515 | 607 | 397 | 280 | 240 | 8 | 23 |

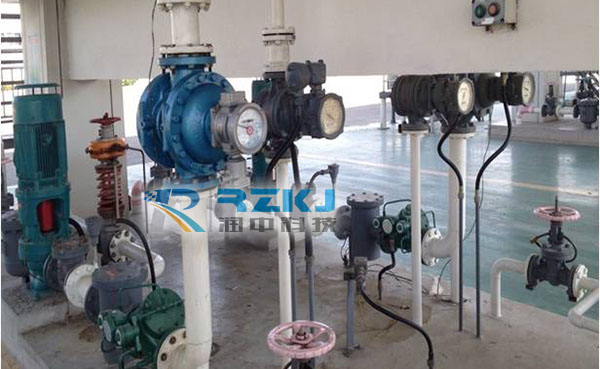

橢圓齒輪流量計的安裝：
1、安裝前應徹底清洗管道，并在流量計前安裝過濾器，以防止雜物進入流量計。被測液體含有氣體時，應安裝空氣分離器。
2、應注意必須把流量計的橢圓齒輪軸安成水平位置，即表盤與地平面垂直。調節流量和啟動，關閉的閥門應分別安裝在流量計的進出口端。
3、流量計殼體上箭頭指向應與被安裝管道的液體流動方向一致。
4、連續流程的管道，安裝流量計的水平管道應裝有旁路閥，以便定時清洗、檢修。在垂直管道上流量計，應裝在旁路管道中以防止雜物落入儀表內。
5、流量計在正確安裝的條件下，為便于讀數，可根據需要將計數器旋轉180o或90o安裝要求見。
